2) Pecahkan kabel optik: lepaskan sepasang kabel optik yang akan dihubungkan, lepaskan lapisan pelindung kabel optik
dari tanda, lepaskan sarung atas 120 cm, dan simpan kabel optik internal utuh.
 |

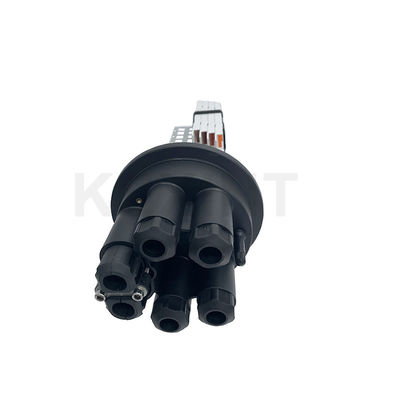

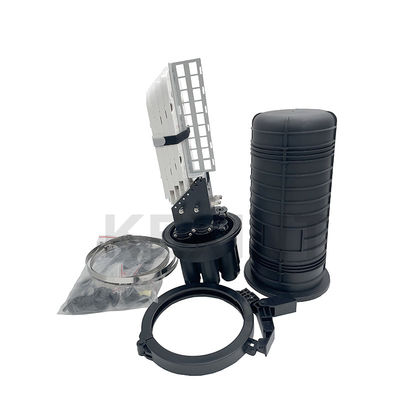

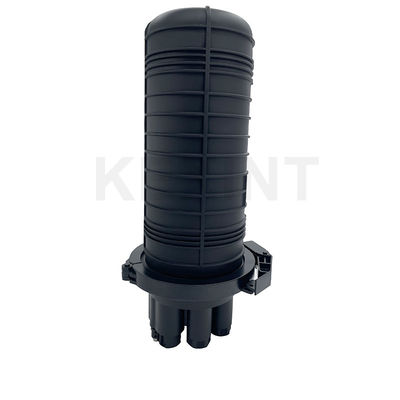

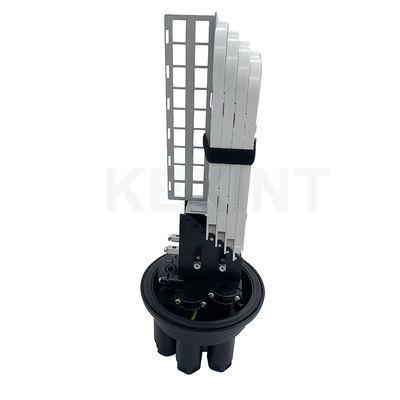

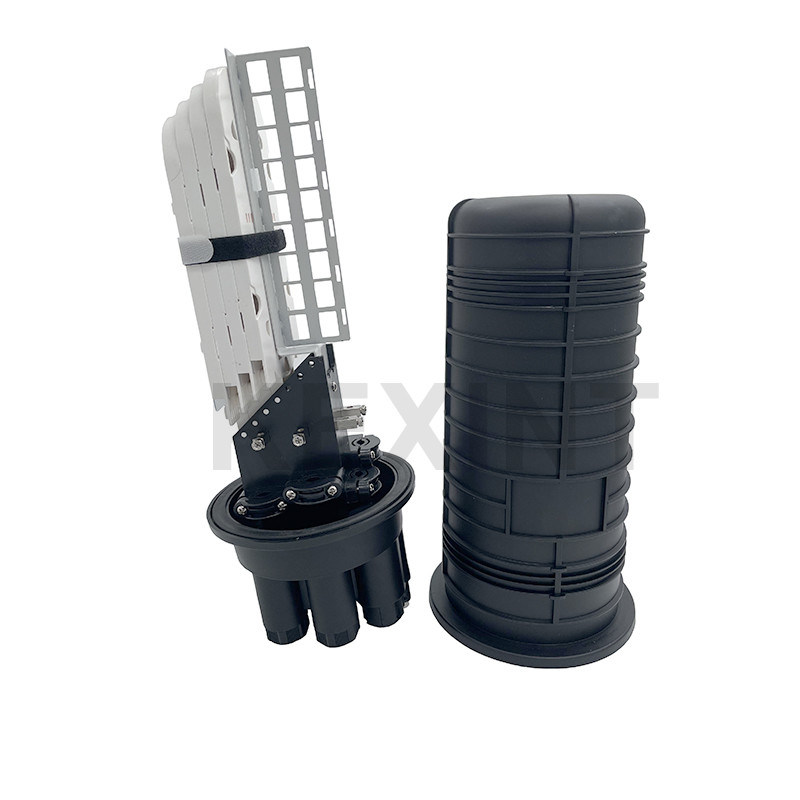

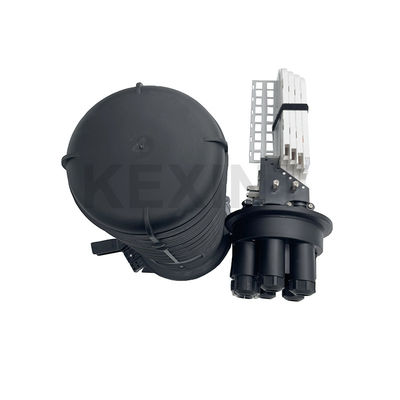

KEXINT 96 Core Dengan Adapter Bracket Dan 4 Splice Trays Fiber Optic Dome Type Splice Closure
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | kexint |
| Sertifikasi: | ISO9001 |
| Nomor model: | KXT-M-14 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 10 pcs |
|---|---|
| Harga: | dollars+20.15+pcs |
| Kemasan rincian: | Kotak |
| Waktu pengiriman: | 8 |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Menyediakan kemampuan: | 1000+PCS+Hari |
|
Informasi Detail |
|||
| Ukuran (mm): | 230*445 | Kapasitas baki sambungan: | 24 (inti tunggal) |
|---|---|---|---|
| Nomor baki sambungan maks: | 4 | Kapasitas inti maksimal: | 96 (inti tunggal) |
Deskripsi Produk
Aplikasi:
Sebuah jenis seri penutupan kubah, yang digunakan untuk koneksi langsung selama transmisi serat optik, memberikan perlindungan sambungan gabungan, dengan 4 lubang masuk bulat kecil dan 1 lubang masuk oval;segel mekanis bergarisDengan kinerja penyegelan yang baik, pemasangan yang sederhana dan berbagai aplikasi adalah pilihan terbaik untuk koneksi serat optik.Fitur:
1Semua indikator fungsional sesuai dengan standar nasional YD/T814.1 untuk kotak distribusi.
2. 5 port kabel (4 lubang bulat kecil dan 1 lubang oval besar), yang besar dapat digunakan untuk menggali (berpakaian untuk 1 kabel masuk dan 1 kabel keluar).
3. Badan kotak luar terbuat dari plastik teknik kekuatan tinggi, ia memiliki fitur ringan, kekuatan mekanik tinggi, anti penuaan, ketahanan korosi yang kuat, ketahanan petir,dan umur panjang.
4Tray splice struktur ditumpuk dan perangkat grounding isolasi independen membuatnya fleksibel, nyaman dan aman untuk konfigurasi inti serat optik, ekspansi dan grounding kabel.
Indeks Teknis:
1Radius kelengkungan serat: ≥40mm
2. kerugian tambahan disk optik: ≤ 0.01dB
3. kisaran suhu: - 20 °C ~ + 60 °C
4Anti tekanan lateral: ≥2000N / 10 cm
5. ketahanan kejut: ≥20N.m
6Tingkat perlindungan: IP68
Prosedur Operasi:
1. Penghapusan kabel optik: 1) Jangan mematahkan kabel optik: tanda titik pemotongan lapisan, strip sekitar 180 cm atau sesuai dengan persyaratan yang relevan.
2. Pemasangan
2.1 Kabel masuk melalui inlet pada dasar;
2.2 Gunakan pemegang kabel untuk mengunci kabel optik, dan masukkan inti baja ke dalam kolom inti yang diperkuat dan tekan erat.
2.1 Kabel masuk melalui inlet pada dasar;
2.2 Gunakan pemegang kabel untuk mengunci kabel optik, dan masukkan inti baja ke dalam kolom inti yang diperkuat dan tekan erat.
2.3.1 Instalasi kabel optik lubang oval: Keluarkan semua aksesori dari lubang oval, pasang kabel optik dan aksesori ke lubang oval dalam urutan seperti yang ditunjukkan pada gambar di bawah ini,dan mengencangkan dua sekrup untuk mengompresnya.
2.3.2 Pemasangan kabel optik lubang kecil: Buka nut plastik dari lubang kabel kecil, lepaskan colokan karet penyegelan ¢27, pasang aksesoris dalam urutan seperti yang ditunjukkan pada gambar di bawah ini,dan akhirnya menggunakan kunci untuk mengencangkan kacang plastik untuk menyelesaikan penyegelan pintu masuk kabel optik.
2.4Pembagian: Loloskan kabel yang dicopot ke dalam baki splice dan kumpulkan di sekitarnya, masukkan ujungnya ke slot splicing dan splice dengan pigtail yang masuk dari PLC;Masukkan pigtail keluar dari PLC ke adaptor di bagian belakang splice tray; akhirnya memasukkan serat keluar ke adaptor di sisi lain.
Koneksi langsung: Koil dua kabel yang akan dihubungkan di sekitar baki splice, memimpin 2 ujung ke slot splice dan splice mereka.
Koneksi langsung: Koil dua kabel yang akan dihubungkan di sekitar baki splice, memimpin 2 ujung ke slot splice dan splice mereka.
2.5.Pembukaan dan pemasangan: Setelah operasi selesai, letakkan cincin penyegelan di alur dasar, tutup dan kunci penutupan dengan lingkaran plastik,memasang di dinding atau tiang atau menguburnya di bawah tanah sesuai kebutuhan.
CATATAN: 1.Baca manual ini dengan hati-hati sebelum pemasangan. 2.Berikan perhatian khusus pada catatan yang tercantum, terutama ketika operator menutup port kabel,karena kinerja segel penutupan mungkin terpengaruh jika operasi tidak sesuai.
